Los hornos de secado a vapor convencionales de los fabricantes de maichuang generalmente se componen del cuerpo del horno, la puerta del horno (dispositivo de elevación de la puerta), el sistema de calefacción, el sistema de regulación de humedad, el sistema de circulación de aire, el sistema de entrada y salida de aire, el sistema de detección y el sistema de control.

Las propiedades y características de cada componente del horno de secado de madera de la serie MC son las siguientes:
1. cuerpo del horno
Además de cumplir con los requisitos generales de construcción, como la robustez y la durabilidad, el cuerpo del horno de secado también debe cumplir con los requisitos especiales de aislamiento térmico, sellado y anticorrosión. El horno de secado producido por el fabricante maichuang lo ha hecho mejor.
Los hornos de secado de la serie maichuang tienen dos tipos: el cuerpo de los hornos civiles y el cuerpo de los hornos metálicos. El cuerpo del horno civil está diseñado de acuerdo con requisitos especiales; La capa interior del cuerpo del horno metálico es una placa de aluminio, la capa exterior es una placa de aluminio o una placa de acero de color, la capa intermedia está intercalada con una capa térmica especial, como el algodón de vidrio centrífuga, y el esqueleto del cuerpo del horno es una estructura de acero o una estructura de aleación de aluminio. Tanto el cuerpo del horno civil como el cuerpo del horno metálico están bien sellados, tienen suficientes propiedades de aislamiento térmico y pueden resistir eficazmente la corrosión.
El techo del horno está hecho de placas de aluminio o de hormigón.
2. puerta del horno
La puerta del horno tiene una sola puerta, tres formas de puerta abierta y puerta colgante; Cuando se construyen dos o más hornos conectados, la puerta del horno suele ser una puerta colgante, y cuando se utiliza la puerta colgante, se debe instalar un ascensor de puerta.
La estructura de la puerta del horno es la misma que la estructura del cuerpo del horno metálico, aislamiento térmico y anticorrosión. Para garantizar la estanqueidad de la puerta del horno, se incrusta un anillo de sellado especial de silicona resistente a altas temperaturas, envejecimiento y buena elasticidad alrededor de la puerta del horno para garantizar que la puerta del horno no tenga fugas de aire.
El ascensor de puerta adopta una estructura de gusano manual, que puede ser colgante o de aterrizaje, con una operación conveniente, flexible, movimiento estable y confiable.
3. sistema de calefacción
El cuerpo principal del sistema de calefacción es el calentador. La calidad del calentador no solo está relacionada con la vida útil del calentador, sino también con la eficiencia de transferencia de calor del calentador. El calentador utilizado en el horno de secado de la serie maichuang es un nuevo tipo de calentador de tubo de aleta laminado integral de acero (acero inoxidable o acero sin costura) y aluminio, con aletas sin pliegues, poca resistencia al flujo de aire, alta eficiencia de transferencia de calor, buena resistencia a la corrosión y larga vida útil. La práctica ha demostrado que el rendimiento integral del calentador es mucho mejor que el calentador de tubo de herida o serie comúnmente utilizado en china.El calentamiento manual de vapor adopta una válvula de pistón de tipo brida producida por empresas nacionales famosas y excelentes, el calentamiento automático de vapor adopta una válvula electromagnética de acero inoxidable y el calentamiento de agua caliente adopta una válvula eléctrica; La válvula electromagnética de calefacción y la válvula eléctrica son productos famosos y excelentes, con un rendimiento estable y una larga vida útil.
4. sistema de regulación de humedad
Aunque el sistema de regulación de humedad es simple, es muy importante para garantizar la calidad del secado de la madera. Las tuberías de pulverización y vapor del sistema de regulación de humedad están hechas de tubos de acero inoxidable (o tubos de fusión térmica ppr), evitando así la desventaja de que el uso de tubos de acero al carbono causa corrosión y reduce la vida útil. Cuando se utiliza el calentamiento por vapor, se expulsa vapor saturado a presión atmosférica en el horno; Cuando se calienta con agua de alta temperatura, se expulsa vapor saturado o agua atomizada del horno.

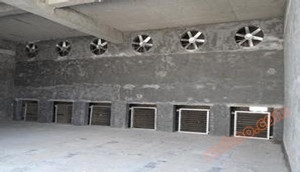

5. sistema de circulación de aire
La circulación del flujo de aire es un medio importante para acelerar el secado y garantizar la uniformidad del secado. Con el fin de mejorar la estanqueidad del horno y la fiabilidad del funcionamiento del ventilador, el equipo de secado de la serie ZL utiliza motores resistentes a altas temperaturas y humedad instalados en el horno junto con el ventilador, que se transmiten directamente. El ventilador está especialmente diseñado para ser el ventilador de flujo axial de hojas de aleación de aluminio fundido de alta eficiencia, ahorro de energía y precisión dispuesto simétricamente por las hojas distorsionadas en forma de ala más avanzadas de la actualidad, con gran volumen de aire, alta presión de aire, bajo consumo de energía y larga vida útil; El motor adopta el motor de inducción de tres fases y - GW - 6, un producto de alta tecnología exento de Inspección en la exportación. además de las características del motor de la serie y, también tiene las características de resistencia a altas temperaturas, resistencia a la corrosión, humedad y humedad. Temperatura ambiente de uso: ~ 110 ° c, humedad: más del 98%, nivel de protección: ip55, modo de trabajo: continuo (si).
6. sistema de entrada y salida de aire
El dispositivo de entrada y salida de aire del horno de secado de la serie maichuang se puede controlar automáticamente o manualmente. El motor de descarga de humedad (par) del sistema de control automático es conveniente y práctico, y puede lograr un control multinivel. Tanto el control automático como la operación de control manual son muy convenientes y los movimientos son muy flexibles.
7. sistema de detección
El sistema de detección se refiere principalmente a la detección del contenido de agua de la madera y la detección de la temperatura y humedad del medio.
La detección del contenido de agua de la madera adopta el método de medición eléctrica, que puede determinar el contenido de agua de 4 - 8 puntos de medición en el horno al mismo tiempo, con un uso conveniente y rápido, visualización digital y lectura precisa y confiable.
La detección de la humedad media adopta el método de diferencia de temperatura, y el dispositivo utilizado es un termómetro de bola seca y húmeda. Este termómetro de bola seca y húmeda consta de dos sensores de temperatura con la misma precisión. La parte sensible a la temperatura de uno de los termómetros se envuelve en una funda de gasa, cuyo extremo se sumerge en el fregadero, que se llama termómetro de bola húmeda.Debido a que la evaporación del agua requiere calor, la lectura del termómetro de bola húmeda es más baja que la del otro termómetro adyacente, el termómetro de bola seca. Cuanto menor sea la lectura del termómetro de bola húmeda, más seco será el medio. El principio es que cuanto más seco es el Medio en el horno, más rápido se evapora el agua en la manga de la gasa de la bola húmeda, porque la evaporación requiere consumir calor, menor es la lectura del termómetro de la bola húmeda, lo que permite determinar la humedad del medio.
La detección de la temperatura media se determina por un termómetro de bola seca en el dispositivo anterior.
Las lecturas de los termómetros de bola seca y húmeda se muestran en el panel de pantalla LCD del controlador automático, y las lecturas son precisas y confiables.
El equipo de secado controlado manualmente mide la temperatura de las bolas secas y húmedas con instrumentos de acero inoxidable.
8. sistemas de control
El proceso de secado de la madera es esencialmente un proceso de intercambio de calor y humedad entre el medio de secado y la madera, por lo que el control del proceso de secado de la madera es en realidad un control de las condiciones del medio. Las condiciones de los medios estrechamente relacionadas con el secado de la madera son principalmente la temperatura, la humedad y la velocidad de circulación. La velocidad de circulación está determinada por el ventilador, que funciona todo el tiempo después de su puesta en marcha y generalmente no se controla. Por lo tanto, lo único que realmente se necesita y puede controlarse es la temperatura y la humedad del medio.
Según las necesidades, el sistema de control de los hornos de secado de la serie maichuang tiene tres tipos: semiautomático, totalmente automático y control manual. El sistema de control semiautomático y totalmente automático se controla con un controlador semiautomático y automático de secado de madera desarrollado por la Academia de Ciencias de guangzhou. el sistema funciona de manera segura y confiable para garantizar la calidad del secado. Para obtener información, consulte las instrucciones pertinentes.

Requisitos y bases de proceso involucrados en este programa
1. fuente de calor: caldera de vapor (el cliente se cuida a sí mismo, la empresa es responsable del horno de secado y las instalaciones de apoyo del equipo).
2. tipos de madera seca: corcho, madera dura, madera dura, etc.
3. requisitos de humedad: reducción de más del 40% al 12%.
4. carga de madera del horno de secado: ≤ 100 m? / habitación
5. estructura del horno de secado: horno de secado de estructura de ladrillo y hormigón o horno de secado de estructura de aleación de aluminio.
6. base de las especificaciones de la madera de carga de diseño: 2 metros de largo, ancho natural y 3,5 centímetros de espesor.
7. capacidad de suministro de vapor de la caldera requerida: 2t, la presión de suministro de vapor es ≤ 0,5 - 2,0 mpa.

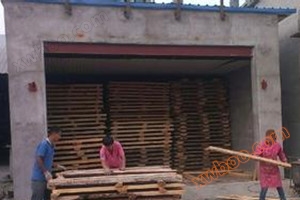

8. método de alimentación del horno de secado: alimentación de la carretilla elevadora, puerta colgante.
9. modo de control del horno de secado: control totalmente automático.
10. número de hornos de secado: 5 en fila
11. diseño del tamaño de un solo horno de secado:
Tamaño exterior del horno de secado de aleación de aluminio: 43,95 metros de ancho x 8 metros de profundidad x 5,2 metros de alto (cinco filas)
Tamaño interior del horno de secado: 8,68 metros de ancho x 7,82 metros de profundidad x 4 metros de altura
12. superficie ocupada:
Estructura de aleación de aluminio (5 filas): 46 metros de largo y 10 metros de ancho (incluida la ubicación de la Sala de control de 2 metros de ancho), un total de 460 metros cuadrados.
13. método de apertura de la puerta: Colgante y empuje horizontal (compartir un conjunto de dispositivos de apertura de la puerta).
Descripción de las principales propiedades del equipo de secado de madera con fuente de calor de vapor
El equipo de secado de madera diseñado en este esquema es un equipo de secado de madera de calentamiento de vapor convencional, circulación forzada, ventilador de techo, ciclo, todo clima y control automático. Es uno de los tipos de horno preferidos por las empresas de secado de madera, como muebles de madera maciza, materiales integrados y pisos. Las principales prestaciones del equipo son las siguientes:
1. medio de calentamiento del horno de secado: vapor saturado
2. carcasa del horno de secado: estructura de ladrillo y hormigón
3. método de entrada de madera en el horno: tipo de carga de carretilla elevadora
4. tipos de materiales secos: placas de madera, productos semiacabados, bambú
5. dispositivo de calentamiento del horno de secado: extrusión integral bimetálica, calentador de aletas de aluminio
6. dispositivo de circulación de flujo de aire del horno de secado: motor en el horno, ventilador de flujo axial reversible
7. dispositivo de regulación de humedad del horno de secado: 1. humidificación: inyección de vapor 2. descarga de humedad: entrada y salida de aire superior o lateral
8. dispositivo de control del horno de secado: control totalmente automático
9. puerta del horno de secado: puerta de aislamiento térmico de aleación de aluminio colgante
10. puerta de inspección de vigilancia de seguridad: puerta pequeña abierta fuera de aleación de aluminio
