Válvula de bola de ajuste eléctrico zhjq
2. los principales parámetros técnicos de la válvula de bola de regulación eléctrica son la forma del cuerpo de la válvula de bola de fundición direct
Detalles del producto
| Nombre del producto: | Válvula de bola de ajuste eléctrico | Modelo de producto: | ZHJQ |
| Modo de conducción: | Eléctrico | Forma de conexión: | Tipo de brida, tipo de tornillo |
| Forma estructural: | Directo | Material de sellado: | PTFE / grafito flexible |
| Rango de presión: | 1.6～6.4MPa | Diámetro nominal: | DN15-DN300 |
| Materiales comunes: | Acero al carbono, acero inoxidable | Consultoría Técnica: |
I. Resumen del producto
Válvula de bola de ajuste eléctricoSe compone de un ejecutor eléctrico inteligente de tipo HQ y un cuerpo de válvula de bola de dos vías, que es adecuado para cortar y ajustar en dos posiciones. el ejecutor puede adoptar un ejecutor nacional o importado y adoptar una estructura integrada.Ejecutivo eléctricoEl sistema de servomotores incorporado, la señal de control de entrada (4 a 20madc o 1 a 5vdc) y la fuente de alimentación de una sola fase pueden controlar el funcionamiento, la válvula de bola eléctrica inteligente tiene una función fuerte, pequeño tamaño, ligera y agradable, rendimiento confiable, apoyo simple, gran capacidad de circulación, especialmente adecuado para situaciones en las que el Medio es pegajoso, contiene partículas y propiedades de fibra. En la actualidadVálvula de bola de ajuste eléctricoAmpliamente utilizado en sistemas de control automático industrial en alimentos, protección del medio ambiente, industria ligera, petróleo, papel, productos químicos, equipos de enseñanza e investigación científica, electricidad y otras industrias.
2. principales parámetros técnicos de la válvula de bola de ajuste eléctrico
Cuerpo de la válvula
| Forma del cuerpo de la válvula | Válvula de bola de fundición directa |
| Diámetro nominal | DN15～300mm |
| Presión nominal | PN1.6、2.5、4.0、6.4 MPa； ANSI 150、300LB ； JIS 10、20、30K |
| Estándar de brida | Jis, ansi, gb, jb, hg, etc. |
| Forma de conexión | Tipo de brida, tipo de tornillo |
| Forma de la tapa de la válvula | Integrado |
| Tipo de glándulas | Tipo de compresión de la tapa de presión |
| Embalaje sellado | Rellenos de PTFE en forma de v, rellenos de grafito flexibles, etc. |
Interior de la válvula
| Forma del núcleo de la válvula | Núcleo de válvula de bola en forma de o |
| Características de flujo | Tipo de apertura casi rápida |
Órgano Ejecutivo
| Modelo de ejecutor | DSR、3810R、DZW、HQ、PSQ |
| Principales parámetros técnicos | Tensión de alimentación: 220V / 50hz, 380v / 50hz, señal de entrada: 4 - 20ma o 1 - 5v - dc, señal de salida: 4 - 20ma · DC |
| Nivel de protección: equivalente a ip65 (o ip67), logotipo a prueba de explosiones: EXD II bt4, función de manipulación manual: Mango | |
| Temperatura ambiente: - 25 ~ + 70 ° c, humedad ambiente: ≤ 95% |
3. principales indicadores de rendimiento de la válvula de bola de ajuste eléctrico
| Diámetro nominal DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| Coeficiente de flujo nominal KV | 21 | 38 | 72 | 112 | 170 | 273 | 384 | 512 | 940 | 1452 | 2222 | 3589 | 5128 | 7359 |
| Diferencia de presión permitida (mpa) | ≤ presión nominal | |||||||||||||
| Rango de acción | 0 a 90 ° y 0 a 360 ° | |||||||||||||
| Fugas q | Por GB / t4213 - 92, inferior al kv0,01% nominal | |||||||||||||
| Error básico | ± 1% | |||||||||||||
| Diferencia de retorno | ± 1% | |||||||||||||
| Zona muerta | ≤ 1% (ajustable) | |||||||||||||
| Rango ajustable | 250: 1 | 350: 1 | ||||||||||||
4. piezas y materiales principales de la válvula de bola de ajuste eléctrico
| 1 | Cuerpo de la válvula izquierda | WCB、CF8、CF8M、CF3M |
|
| 2 | Cuerpo de la válvula derecha | WCB、CF8、CF8M、CF3M | |
| 3 | Asiento | PEFE、PPL、304、316 | |
| 4 | Esfera | 2Cr13、304、316 | |
| 5 | Vástago | 2Cr13、304、316 | |
| 6 | Embalaje sellado | PTFE / grafito flexible | |
| 7 | Tapa de embalaje | WCB、CF8、CF8M、CF3M |

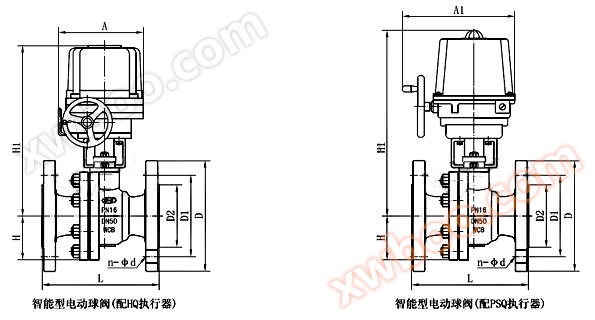

V. forma principal y tamaño de conexión de la válvula de bola de ajuste eléctrico
| Diámetro nominal DN (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| L | 130 | 140 | 150 | 165 | 180 | 200 | 220 | 250 | 280 | 320 | 360 | 400 | 630 | 750 |
| H | 44.5 | 49 | 55 | 65 | 65 | 75 | 90 | 95 | 115 | 127 | 140 | 172.5 | 310 | 350 |
| H1 | Dependiendo del modelo del mecanismo de ejecución asignado | |||||||||||||
| D | 95 | 105 | 115 | 140 | 150 | 165 | 185 | 200 | 220 | 250 | 285 | 340 | 405 | 460 |
| D1 | 65 | 75 | 85 | 100 | 110 | 125 | 145 | 160 | 180 | 210 | 240 | 295 | 355 | 410 |
| D2 | 46 | 56 | 65 | 76 | 84 | 99 | 118 | 132 | 156 | 184 | 211 | 266 | 319 | 370 |
| n-φd | 4 - 14 | 4 - 14 | 4 - 14 | 4 - 18 | 4 - 18 | 4 - 18 | 4 - 18 | 8 - 18 | 8 - 18 | 8 - 18 | 8 - 22 | 12 - 22 | 12 - 26 | 12 - 26 |
| A、A1 | Dependiendo del momento requerido por la válvula, el modelo de configuración es diferente y el tamaño exterior es diferente. | |||||||||||||
Nota: los parámetros anteriores están sujetos a pn1,6 mpa. para otros niveles de presión, consulte al Departamento Técnico de la empresa. el tamaño en la tabla es sin datos de anexo estándar. además, debido a que los parámetros de innovación tecnológica de mejora del producto pueden cambiar en cierta medida, consulte al Departamento Técnico de la empresa para obtener los últimos datos.
