Válvula reguladora multinivel eléctrica zhd
Válvula reguladora multinivel eléctrica zhd
Detalles del producto
| Nombre del producto: | Válvula reguladora multietapa eléctrica | Modelo de producto: | ZHD |
| Modo de conducción: | Eléctrico | Forma de conexión: | Brida |
| Forma estructural: | Multinivel | Material de sellado: | Junta de grafito de clip metálico |
| Rango de presión: | 16,0 a 42,0MPa | Diámetro nominal: | DN20-DN200 |
| Materiales comunes: | Acero al carbono, acero inoxidable | Consultoría Técnica: |
I. introducción de la válvula reguladora eléctrica multinivel zhd
Tipo zhdVálvula reguladora multietapa eléctricaSe utiliza un núcleo de manga de jaula de varios niveles o un núcleo de laberinto de flujo axial, una descompresión de varios niveles, que controla completamente el caudal del medio que fluye a través de la válvula, reduce drásticamente el ruido generado por el gas o vapor de alta presión en la válvula, una descompresión estable de varios niveles es efectiva para que El líquido no produzca erosión por aire, se utiliza una válvula de control con un rendimiento estable en un lugar de medio de alta presión, se puede seleccionar un mecanismo de película neumática de múltiples resortes oEjecutivo eléctricoEspera.
Tipo de núcleo de la válvula: núcleo de la válvula de varios niveles
Diámetro nominal: dn20 a 200 NPS 3 / 4 "" a 8 "
Presión nominal: pn160 a 420 clases 900lb a 2500lb
Modo de conexión: brida: ff, rf, mf, RTJ
Soldadura: sw, bw
Forma de la tapa de la válvula: tipo estándar (- 5 ℃ ~ 230 ℃),
Tipo de disipador de calor (- 45 ° C a más de 230 ° c),
Tipo alargado a baja temperatura (- 196 ℃ ~ - 45 ℃)
Rellenos: rellenos de PTFE en forma de v, rellenos de grafito flexibles, etc.
Junta: Junta de grafito de clip metálico
Mecanismo de ejecución: neumático: mecanismo de ejecución de película de resorte múltiple, mecanismo de ejecución de pistón
Eléctrico: Ejecutivo inteligente de la serie 3810l, Ejecutivo inteligente de la serie PSL
Pintura de superficie: esmalte de Poliamina de ácido gamma verde
2. especificaciones estándar de la válvula reguladora multinivel eléctrica zhd
Tipo de cuerpo de la válvula: cuerpo de la válvula forjado directoTipo de núcleo de la válvula: núcleo de la válvula de varios niveles
Diámetro nominal: dn20 a 200 NPS 3 / 4 "" a 8 "
Presión nominal: pn160 a 420 clases 900lb a 2500lb
Modo de conexión: brida: ff, rf, mf, RTJ
Soldadura: sw, bw
Forma de la tapa de la válvula: tipo estándar (- 5 ℃ ~ 230 ℃),
Tipo de disipador de calor (- 45 ° C a más de 230 ° c),
Tipo alargado a baja temperatura (- 196 ℃ ~ - 45 ℃)
Rellenos: rellenos de PTFE en forma de v, rellenos de grafito flexibles, etc.
Junta: Junta de grafito de clip metálico
Mecanismo de ejecución: neumático: mecanismo de ejecución de película de resorte múltiple, mecanismo de ejecución de pistón
Eléctrico: Ejecutivo inteligente de la serie 3810l, Ejecutivo inteligente de la serie PSL
Pintura de superficie: esmalte de Poliamina de ácido gamma verde
3. compilación del modelo de válvula reguladora multinivel eléctrica zhd
| Z | Órgano Ejecutivo | H | Forma estructural | - presión nominal | Material del cuerpo de la válvula | Diámetro nominal |
| Válvula reguladora de la serie Z |
J: mecanismo de ejecución de película neumática H: accionamiento de pistón neumático R: Ejecutivo eléctrico 3810l D: Ejecutivo eléctrico de PSL |
H viaje directo |
D: válvula reguladora de manguito de varios niveles |
PN160=160 CL1500LB=1500 LB |
C=A105 |
DN25= DN25 |
| Por ejemplo: válvula reguladora de manga multietapa de película neumática tipo z, presión pn160, material del cuerpo de la válvula a105, diámetro nominal dn50, modelo: zjhd - 160 dn50 | ||||||
4. características de diseño y análisis de aplicación de la válvula reguladora multinivel eléctrica zhd

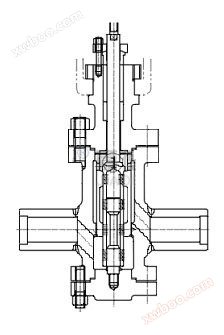

Características del diseño
◆ ajuste continuo dentro del rango de diferencia de alta presión
◆ se utiliza un medio de estrangulamiento de varios niveles para reducir gradualmente la presión, y la caída de presión de cada nivel está por encima de la presión de evaporación, que es resistente a la erosión y tiene bajo ruido.
◆ el núcleo de la válvula adopta una estructura no equilibrada, con una superficie cónica sellada y un buen efecto de sellado.
◆ la estructura de la manga es de jaula poroso, dispuesta estrictamente de acuerdo con las características de ajuste necesarias, y el rendimiento de ajuste es bueno.
◆ el núcleo de la válvula está equipado con guía superior e inferior, ajuste y equilibrio, sin vibración, y tiene una fuerte capacidad de autolimpieza.
◆ la superficie de sellado se superpone con carburo cementado, y la superficie del núcleo de la válvula (poste) Se pulveriza con material de carburo cementado, que es resistente a la erosión y tiene una larga vida útil.
Aplicación
◆ el desvío de agua de alimentación de la caldera se utiliza como ajuste de agua de alimentación durante el arranque o el funcionamiento de baja carga.
◆ regulación de derivación de recirculación de agua de alimentación (válvula reguladora de flujo mínimo).
◆ reducción de temperatura por aspersión de agua de derivación de alta presión y reducción de temperatura por aspersión de agua de sobrecalentamiento.
◆ ajuste de medios en otros entornos de diferencia de alta presión.
◆ ajuste continuo dentro del rango de diferencia de alta presión
◆ se utiliza un medio de estrangulamiento de varios niveles para reducir gradualmente la presión, y la caída de presión de cada nivel está por encima de la presión de evaporación, que es resistente a la erosión y tiene bajo ruido.
◆ el núcleo de la válvula adopta una estructura no equilibrada, con una superficie cónica sellada y un buen efecto de sellado.
◆ la estructura de la manga es de jaula poroso, dispuesta estrictamente de acuerdo con las características de ajuste necesarias, y el rendimiento de ajuste es bueno.
◆ el núcleo de la válvula está equipado con guía superior e inferior, ajuste y equilibrio, sin vibración, y tiene una fuerte capacidad de autolimpieza.
◆ la superficie de sellado se superpone con carburo cementado, y la superficie del núcleo de la válvula (poste) Se pulveriza con material de carburo cementado, que es resistente a la erosión y tiene una larga vida útil.
Aplicación
◆ el desvío de agua de alimentación de la caldera se utiliza como ajuste de agua de alimentación durante el arranque o el funcionamiento de baja carga.
◆ regulación de derivación de recirculación de agua de alimentación (válvula reguladora de flujo mínimo).
◆ reducción de temperatura por aspersión de agua de derivación de alta presión y reducción de temperatura por aspersión de agua de sobrecalentamiento.
◆ ajuste de medios en otros entornos de diferencia de alta presión.

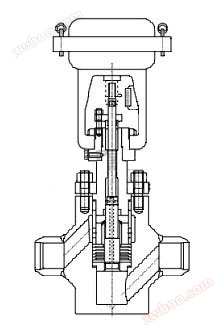

Características del diseño
◆ el flujo axial del medio, después de la reducción gradual de la presión a través del disco de estrangulamiento de varios niveles, es resistente a la erosión y reduce el ruido al soportar una gran diferencia de presión.
◆ el núcleo de la válvula se puede diseñar como una cosa de equilibrio y un tipo no de equilibrio, y el tipo de equilibrio tiene un anillo de sellado en el agujero de equilibrio.
◆ el asiento de la válvula es una superficie de sellado cónica, que logra un sellado confiable cuando la válvula Está cerrada.
◆ la superficie de sellado se superpone con carburo cementado, y la superficie del núcleo de la válvula (poste) Se pulveriza con material de carburo cementado, que es resistente a la erosión y tiene una larga vida útil.
Aplicación
◆ los conductos de los cilindros internos y externos de alta presión de la turbina de vapor, la válvula reguladora principal y así sucesivamente son hidrofóbicos.
◆ el cilindro de media presión de la turbina de vapor, la válvula reguladora de media presión, el cilindro de baja presión y cada sistema de extracción son hidrofóbicos.
◆ el supercalentador de la caldera rocia agua para reducir la temperatura.
◆ derivación de alta presión, chorro de agua diferencial de alta presión de varios sistemas de reducción de temperatura.
◆ reciclaje de agua de alimentación, válvula de derivación de agua de alimentación, sistema de alcantarillado regular, etc.
◆ ajuste de medios en otros entornos de diferencia de alta presión.
◆ el flujo axial del medio, después de la reducción gradual de la presión a través del disco de estrangulamiento de varios niveles, es resistente a la erosión y reduce el ruido al soportar una gran diferencia de presión.
◆ el núcleo de la válvula se puede diseñar como una cosa de equilibrio y un tipo no de equilibrio, y el tipo de equilibrio tiene un anillo de sellado en el agujero de equilibrio.
◆ el asiento de la válvula es una superficie de sellado cónica, que logra un sellado confiable cuando la válvula Está cerrada.
◆ la superficie de sellado se superpone con carburo cementado, y la superficie del núcleo de la válvula (poste) Se pulveriza con material de carburo cementado, que es resistente a la erosión y tiene una larga vida útil.
Aplicación
◆ los conductos de los cilindros internos y externos de alta presión de la turbina de vapor, la válvula reguladora principal y así sucesivamente son hidrofóbicos.
◆ el cilindro de media presión de la turbina de vapor, la válvula reguladora de media presión, el cilindro de baja presión y cada sistema de extracción son hidrofóbicos.
◆ el supercalentador de la caldera rocia agua para reducir la temperatura.
◆ derivación de alta presión, chorro de agua diferencial de alta presión de varios sistemas de reducción de temperatura.
◆ reciclaje de agua de alimentación, válvula de derivación de agua de alimentación, sistema de alcantarillado regular, etc.
◆ ajuste de medios en otros entornos de diferencia de alta presión.
