Características del producto
· CPU estándar con 2 puertos de red 2 puertos serie
El controlador de CPU de la serie X300 está equipado de serie con 2 puertos de red y 2 interfaces de comunicación serie rs485, que admiten ethernet, Modbus RTU、ModbusTCP/IP， Y comunicación de acuerdo libre.
·Enriquecer las redes de comunicación
Utilizando el módulo de expansión de comunicación cm, admite redes de comunicación como GPR / 4G / ZigBee y funciones de servidor en la nube para lograr la interconexión de datos.
·Soporte para múltiples formas de topología de red
Los productos de la serie X300 admiten la interconexión extendida de autobuses serie, pero también permiten el despliegue centralizado o distribuido de múltiples controladores a través de puertos Ethernet incorporados. La forma de topología de red admite métodos comunes de conexión de cadena de crisantemo y métodos de conexión de estrella.
·Fuerte capacidad de expansión
La CPU de la serie X300 admite la instalación de módulos extendidos en las direcciones izquierda y derecha. A la izquierda se pueden ampliar hasta tres módulos de expansión de comunicación cm, proporcionando interfaces como gps, 4g, RS 232 / 485, y también se pueden proporcionar funciones de pasarela o conmutador de red. A la derecha se pueden ampliar hasta ocho módulos de expansión de E / s, incluidos varios módulos de entrada y salida, que se pueden adaptar a una variedad de aplicaciones, desde el control discreto de alta velocidad hasta el control de procesos. La CPU de la serie X300 puede soportar di: 136, do: 136, ai: 70, ao: 34 como máximo.
·Expansión de la placa convexa de señal
La serie X300 ofrece un módulo funcional de placa convexa de señal que se puede instalar fácilmente en la posición correspondiente del controlador integrado de Internet de las cosas según sea necesario, proporcionando así más soporte funcional de aplicación de una solución rentable.
·Estructura compacta y fácil instalación
Se instala con una guía Din estándar de 35 mm y un diseño de terminal desmontable.
·Estricta adaptabilidad ambiental
El módulo estándar admite una temperatura de trabajo de - 10 ~ + 60 ℃, y el rango de temperatura de soporte ambiental puede alcanzar - 40 ~ + 80 ℃; Soporta la vibración de aceleración 2G al máximo y tiene una excelente resistencia a las vibraciones; Cumplir con el estándar G3 y apoyar el trabajo a largo plazo bajo gas corrosivo.
·Software de programación simple y fácil de usar
Etrol UnityX， Es el software de configuración universal de los productos de la serie x300, que cumple con IEC 61131 - 3, admite descargas fuera de línea, descargas en línea, carga de configuración y otras funciones, y admite métodos de programación LD / fbd / st, gráficos y texto.
·Rico software de apoyo
El software del servidor OPC publica los datos en tiempo real del sistema de control a través del servicio opc. Varios programas informáticos HMI / SCADA pueden utilizar los servicios OPC proporcionados por los servidores OPC a través de clientes OPC para obtener datos de todos los sistemas de manera segura, confiable y eficiente.
El software de servidor en la nube, basado en la tecnología de virtualización, proporciona software de servidor en la nube que se puede desplegar en la nube privada y la nube pública. En el software de configuración, con la ayuda del asistente, los datos relacionados con el sistema de control se pueden lograr de manera rápida y sencilla, interconectados con la nube.
El software de servidor en la nube admite la gestión en tiempo real de los analógicos, interruptores y comunicaciones del sistema de control, y puede soportar la gestión histórica de los datos de audio y video a través de la expansión. A través de la interfaz de comunicación proporcionada por el software, se puede lograr la interconexión con las bases de datos convencionales como sql, oracle, mysql, mongodb, postgreql y db2, y se pueden personalizar las necesidades de procesamiento de datos de acuerdo con los diferentes proyectos.
El software de la serie etrol Unity proporciona software de aplicación de mantenimiento del sistema para el funcionamiento y mantenimiento del sistema y software de aplicación personalizado para Proyectos.
El software de aplicación de operación y mantenimiento del sistema, que establece los permisos para acceder al sistema a través del software de configuración, conecta el controlador a través de la interfaz bluetooth del teléfono móvil / PAD y realiza la autenticación de identidad en la aplicación, puede acceder al sistema de control de manera segura y confiable, realizar la gestión del equipo, el Mantenimiento del equipo y el diagnóstico del equipo.
A través del software del paquete de desarrollo SDK del sistema, se pueden aplicar diferentes proyectos específicos para lograr aplicaciones completamente autónomas, mostrando, operando y manteniendo completamente los datos. Se puede conectar al sistema a través de un sistema de comunicación Bluetooth local o a través de la interoperabilidad en la nube.
Configuración rentable

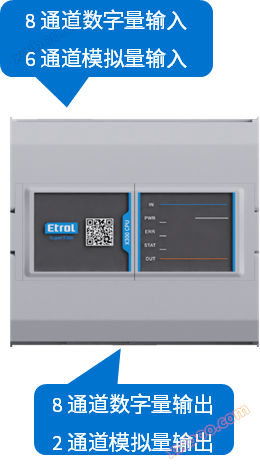

Los sistemas dentro de los puntos de E / s de 16 cantidades digitales y 8 cantidades analógicas pueden satisfacer la demanda con un solo módulo de cpu, sin necesidad de comprar un módulo de expansión.
Sistema básico de conmutación
Cumple con el sistema de control simplificado del equipo de conmutación y es adecuado para la actualización y transformación del Gabinete de control. Los relés de 50 interruptores internos y un pequeño número de interruptores de tiempo se pueden lograr perfectamente a través del x300.
Sistema de control de relés
El módulo único tiene una capacidad máxima de salida de corriente 10a, un canal único con una capacidad máxima de salida de corriente 2A y una fuerte capacidad de carga, que es adecuada para controlar ventiladores, bombas de agua y otros equipos para lograr el arranque del triángulo estelar y el arranque y parada regulares.
