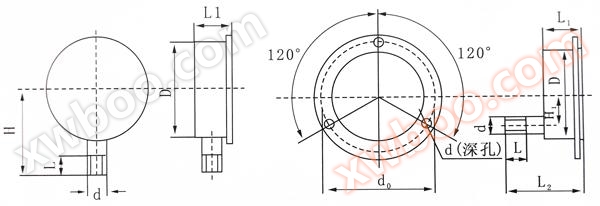

Esquema radialDiagrama de forma del cinturón axial

El manómetro de acero inoxidable de la carcasa es un conector de cobre y un movimiento de cobre.
Parámetros técnicos:
Modelo: y - 100B
Marca: Shanghai Yichuan Instrument Factory sycif
Rango de medición: 0,1, 0,16, 0,25, 0,4, 0,6, 1, 1,6, 2,5, 4, 6, 10, 16, 25, 40, 60.100
Nivel de precisión: 1,6
Temperatura ambiente: - 40 ~ + 70 grados
Número por pieza: 48

Instrucciones de uso:
El manómetro de acero inoxidable de la carcasa se utiliza ampliamente para medir la presión de varios medios fluidos en procesos tecnológicos que requieren alta resistencia a la corrosión y las vibraciones en los departamentos industriales de petróleo, industria química, fibra química, metalurgia y centrales eléctricas.
Estructura y principios:
El instrumento está compuesto por un sistema de guía de presión (incluyendo conectores, tubos de resorte, tornillos de estrangulamiento, etc.), un mecanismo de transmisión de engranajes, un dispositivo de visualización (puntero y disco) y una carcasa (incluyendo carcasa, tapa, vidrio de tabla, etc.). La carcasa es una estructura hermética que protege eficazmente las piezas internas de los efectos ambientales y la intrusión de suciedad. Para los instrumentos llenos de líquido en la carcasa (generalmente aceite de silicona o glicerina), pueden resistir la vibración más intensa del entorno de trabajo y la influencia pulsante de la presión media. El principio de funcionamiento del instrumento es el mismo que el manómetro general y el manómetro antivibración.
Instrucciones de uso:
1. El medidor debe instalarse verticalmente en la misma posición horizontal que el punto de medición, de lo contrario se debe incluir el error adicional causado por la diferencia de nivel, según corresponda.
2. al medir la presión estable, el instrumento se puede utilizar en el rango de 1 / 4 a 3 / 4 de su límite superior de escala; Al medir la presión alterna o pulsante, no debe ser superior a 1 / 2 del límite superior de la escala; Este límite no se puede aplicar a la medición de la presión negativa (es decir, el vacío).
3. antes de su uso, el instrumento debe verificar cuidadosamente el grado de erosión que el medio medido produce en él para evitar que el tubo de resorte provoque una ruptura de corrosión temprana.
4. para los instrumentos llenos de líquido en la carcasa, se debe evitar su uso en ocasiones con oxidantes fuertes como oxígeno, cloro, ácido nítrico y peróxido de hidrógeno para evitar reacciones químicas con el líquido en la tabla.
5. si es realmente necesario abrir la tapa del medidor durante el mantenimiento regular del instrumento, debe hacerse con la ayuda de herramientas especiales. Para la carcasa de llenado, primero se debe quitar el tapón de protección de la carcasa del medidor, verter el líquido de llenado y luego abrir la tapa del medidor.
6. si el instrumento de llenado de líquido no muestra la verdad debido a la influencia de la temperatura del medio o ambiente medido, se puede cortar la protuberancia del tapón de protección en la carcasa del medidor.
Instrucciones de pedido:
Al ordenar el instrumento, el usuario debe indicar:
1. modelo y nombre, rango de escala, unidad de medida, nivel de precisión.
2. material del conector y del tubo de resorte.
3. tamaño de los hilos de conexión.
4. se pueden negociar y resolver necesidades especiales, como la configuración del dispositivo de diafragma o aislador de la fábrica, así como las especificaciones y dimensiones proporcionadas por el usuario.
