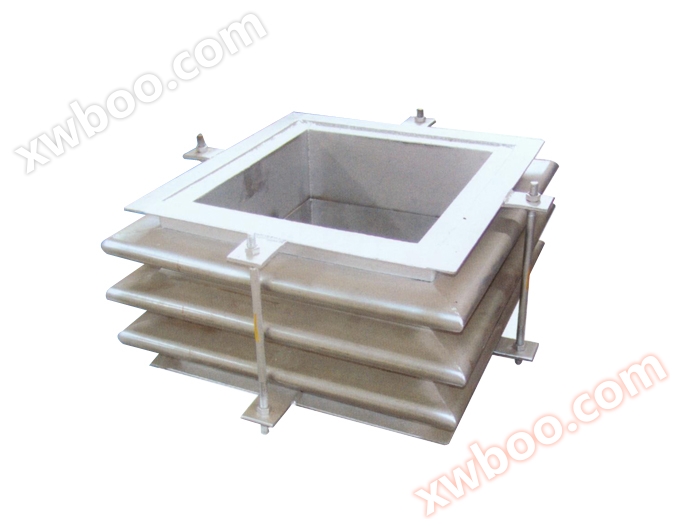

Compensación de tres ondas en forma de momento (cuadrado) - el primer equipo de tuberías de Jiangsu

Rendimiento estructural del compensar de tres olas:

El compensación rectangular de tres ondas pertenece a un elemento de compensación. Aprovechar la deformación telescópica efectiva del fuelle de su cuerpo principal de trabajo para absorber los cambios de tamaño causados por la expansión térmica y la contracción fría de tuberías, catéteres, contenedores, etc., o compensar el desplazamiento axial, lateral y angular de tuberías, catéteres, contenedores, etc. También se puede utilizar para reducir el ruido y la vibración. Es ampliamente utilizado en la industria moderna.

Precauciones para la instalación y prueba de presión del compensador / Junta de expansión de tres ondas rectangulares

1. antes de la instalación, se deben comprobar el modelo, las especificaciones de la Junta de expansión del compensación corrugado y la configuración del soporte de la tubería que requieren requisitos de diseño compuestos.

2. para las juntas de expansión con tubos de revestimiento, se debe prestar atención a hacer que la dirección de los tubos de revestimiento sea consistente con la dirección de flujo del medio (instalar de acuerdo con la marca de flujo de los tubos de expansión). La pantalla de rotación de la bisagra de la Junta de expansión angular plana debe ser consistente con el plano de desplazamiento.

3. El compensador de tres ondas en forma de momento (cuadrado) necesita realizar una Junta de expansión "fría y apretada", y los componentes auxiliares utilizados para su predeformación deben ser retirados después de la predeformación de la Junta de expansión.

4. inmediatamente después de la instalación del sistema de tuberías, se retirará el mecanismo de posicionamiento Auxiliar y los sujetadores utilizados en la articulación de expansión como protección de instalación y transporte, y se ajustará el dispositivo de límite a la posición prescrita de acuerdo con los requisitos de diseño, para que el sistema de tuberías pueda compensarse adecuadamente en las condiciones ambientales.

5. además de la pretensión o la predeformación "fría y apretada" requerida por el diseño, está estrictamente prohibido utilizar el método de deformación del fuelle para ajustar la desviación de instalación de la tubería para no afectar el funcionamiento normal de la Junta de expansión, de lo contrario reducirá su vida útil y aumentará la carga de los sistemas de tuberías, equipos y componentes de soporte.

6. todos los elementos móviles de la articulación de expansión no deben ser atascados por elementos externos ni restringir el movimiento normal de sus partes móviles.

7. durante el proceso de instalación, no se permite que la escoria de soldadura salpique en la superficie del tubo ondulado y haga que el tubo corrugado sufra otros daños mecánicos.

8. al realizar pruebas hidráulicas de las juntas de expansión utilizadas en medios gaseosos y sus tuberías de conexión, se debe considerar si es necesario agregar soportes temporales a las tuberías de conexión de las juntas de expansión para soportar la carga al cargar agua.

9. el agua de prueba hidráulica debe ser pura, no corrosiva y controlar que el contenido de iones de cloro en el agua no supere los 25 ppm. Después de la prueba hidráulica, el agua acumulada en el fuelle debe drenarse lo antes posible y la superficie interior de la cáscara de onda debe secarse rápidamente.

10. la tubería es buena para la neutralidad, y cuando no hay otro método para garantizar, se puede garantizar cortando tuberías igualmente largas después de la colocación de tuberías rectas e instalando juntas de expansión.

11. hay que tener en cuenta que la articulación de expansión no absorbe el par, por lo que al instalar la articulación de expansión, no se permite que la articulación de expansión se invierta.

12. todos los elementos móviles de la Junta de expansión rectangular de tres ondas no deben ser atascados por elementos externos ni restringir el funcionamiento normal de sus partes móviles.

13. la capa de aislamiento térmico debe hacerse en la cubierta protectora exterior de la articulación de expansión y no directamente en el fuelle. No se utilizarán materiales de aislamiento térmico que contengan cloro.

14. durante el proceso de instalación, no se permite que la escoria de soldadura salpique en la superficie del fuelle y cause otros daños mecánicos al fuelle.

15. el soporte debe cumplir con los requisitos de diseño, y está estrictamente prohibido probar la presión en la tubería antes de que el soporte no esté instalado para evitar romper la articulación de expansión.

16. las juntas de expansión rectangulares de tres ondas permiten no más de 1,5 veces la prueba de presión del sistema nominal.

17. durante la operación de la tubería con la Junta de expansión, la apertura y el cierre de la válvula deben llevarse a cabo gradualmente para evitar cambios drásticos en la temperatura y la presión en la tubería, causando daños en el soporte o la Junta de expansión.
