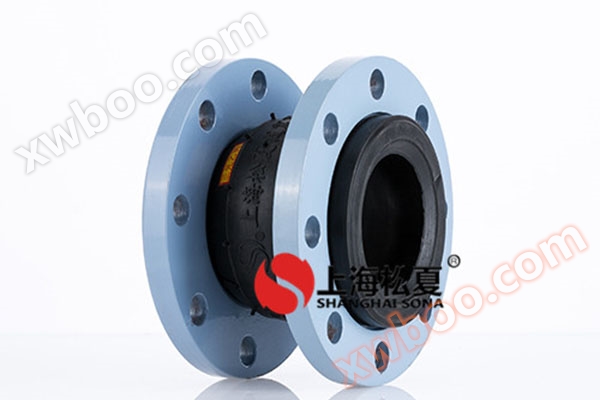

Introducción del producto:

Resistencia al aceitecauchoConectorTambién se llama NitrilocauchoConector, Junta de caucho butano - qing, Junta de caucho butano - qing, su material de esqueleto de esfera selecciona cortinas de poliéster para hacer que el rendimiento integral sea más confiable, el diseño del proceso es pionero en china.

① capa de caucho interior: caucho nitrilo (nbr), que puede mejorar la resistencia a la elasticidad, la deformación permanente por compresión, las propiedades eléctricas, la resistencia al desgarro, la resistencia a la hinchazón del agua, la resistencia al aceite, la resistencia a altas temperaturas y otras propiedades de las juntas de caucho. La capa de tubo de Goma forrada se extiende hasta la superficie exterior de la brida de la Junta de goma, y su rendimiento es que puede evitar fugas y lavado del flujo de agua.

② capa esquelética: caucho nitrilo + caucho Cloropreno + cordón de poliéster; El material esquelético se selecciona con alta resistencia, resistencia a la rotura ≥ 190cn / tex, esfuerzo de rotura ≥ 2,76 gpa, módulo de elasticidad ≥ 44n / Tex y tasa de extensión a la rotura ≥ 4% de tela de cordón de poliéster. La estrecha combinación de la capa interna y externa con la capa esquelética, después de la sulfuración en uno, resuelve la expansión térmica y la resistencia general a la adherencia y la resistencia a la presión de las juntas de caucho, y garantiza suficiente resistencia al vacío y la capacidad de impacto del Martillo de agua.

③ capa de caucho exterior: caucho nitrilo. El caucho nbr se llama en inglés nbr. el material de caucho es resistente al aceite, a altas temperaturas y al envejecimiento, con una resistencia a la tracción ≥ 13 mpa, una tasa de extensión de rotura ≥ 500%, una deformación permanente de rotura ≤ 30%, una resistencia frágil a la temperatura ≤ - 30 ℃ y una resistencia a la adherencia ≥ 2,0dn / m. Debido a que la capa de caucho exterior de la articulación de caucho está expuesta al aire, es vulnerable a factores externos y se daña, lo que requiere que la capa de caucho exterior de la articulación tenga las características de resistencia al aceite, resistencia al calor y ozono. En respuesta a estas situaciones, utilizamos caucho nitrilo. A través de una fórmula razonable, el caucho nitrilo es principalmente adecuado: aceite hidráulico y otros productos petroleros, así como varios aceites especiales que no se pueden usar (queroseno de aviación, gasolina, diesel), la temperatura de uso del caucho nitrilo puede alcanzar los 140 grados celsius, y la temperatura frágil es de - 15 grados Celsius a 55 grados celsius.

④ brida de apoyo de la Junta de caucho: brida de ranura especial, la brida de apoyo de la Junta de caucho fabricada por nuestra empresa es de acero de la gran empresa nacional de acero, el material es q235 - a, su composición química y propiedades mecánicas cumplen con el estándar gb700 - 1998. Desde la entrada de materias primas en la fábrica hasta la aceptación final, se implementa estrictamente de acuerdo con el sistema de calidad iso9001.

Características del producto:

Excelente resistencia al aceite, alta resistencia al desgaste, buena resistencia al calor, fuerte adherencia, (resistencia al aceite, incluyendo aceite hidráulico, queroseno de aviación y otros aceites, resistencia a altas temperaturas por debajo de 150 grados)

Modelo del producto:

Diámetro nominal DN		Longitud lmm (mm)	Número de tornillosn	Diámetro del agujero del pernomm (mm)	Diámetro del círculo central del agujero del pernomm (mm)	Desplazamiento axialmm (mm)		Desplazamiento lateralmm (mm)	ángulo de desviación（a1+a2）
mm (mm)	Pulgadas					Elongación	Compresión
25	1	95	4	14	85	6	9	9	15
32	1 1 / 4	95	4	18	100	6	9	9	15
40	1 1 / 2	95	4	18	110	6	10	9	15
50	2	105	4	18	125	7	10	10	15
65	2 1 / 2	115	4	18	145	7	13	11	15
80	3	135	4	18	160	8	15	12	15
100	4	150	8	18	180	10	19	13	15
125	5	165	8	18	210	12	19	13	15
150	6	180	8	23	240	12	20	14	15
200	8	210	8	23	295	16	25	22	15
250	10	230	12	23	350	16	25	22	15
300	12	245	12	23	400	16	25	22	15
350	14	255	16	23	460	16	25	22	15
400	16	255	16	25	515	16	25	22	15
450	18	255	20	25	565	16	25	22	15
500	20	255	20	25	620	16	25	22	15
600	24	260	20	30	725	16	25	22	15
700	28	260	24	30	840	16	25	22	15
800	32	260	24	34	950	16	25	22	15
900	36	260	28	34	1050	16	25	22	15
1000	40	260	28	34	1160	18	26	24	15
1200	48	260	32	41	1380	18	26	24	15
1400	56	260	36	34	1560	20	28	26	15
1600	64	350	40	34	1760	25	28	30	10
1800	72	400	44	41	1970	25	30	30	10
2000	80	450	48	48	2180	25	30	30	10
2200	88	500	52	43	2390	25	35	30	10
2400	96	500	56	43	2600	25	35	30	10
2600	104	500	60	48	2810	25	35	30	10
2800	112	500	64	48	3020	25	35	30	10
3000	120	500	68	48	3220	25	35	30	10
3200	128	500	72	36	3430	25	35	30	10
