Perfil del producto:

La bomba de accionamiento magnético de alta temperatura cqb - G (conocida como bomba magnética de alta temperatura) generalmente consta de cuatro partes principales: motor, acoplador magnético, dispositivo de enfriamiento de agua y bomba centrífuga resistente a la corrosión, cuya característica principal es el uso de acopladores magnéticos para transmitir energía. Cuando el motor conduce la rotación del acero magnético externo del acoplador magnético, la línea magnética pasa por la brecha y la manga de aislamiento, actúa sobre el acero magnético interno, haciendo que el rotor de la bomba gire simultáneamente con el motor eléctrico y transmita el par sin contacto mecánico. En el extremo de entrada de potencia de la bomba, no hay fugas porque el líquido está cerrado en una manga de aislamiento estática y no hay sello dinámico. El material magnético del acoplador magnético utiliza un material magnético permanente de tierras raras resistente a altas temperaturas, que puede soportar medios de alta temperatura por debajo de 280 grados y mantener un fuerte par magnético. Se instala un dispositivo de enfriamiento por agua entre el motor y el acoplador magnético para evitar que el calor del medio de alta temperatura bombeado se transmita al motor para mantener el funcionamiento normal del motor, logrando así el transporte de medio de alta temperatura sin fugas.
Los componentes de sobrecorriente de la bomba magnética de alta temperatura cqb - G pueden utilizar materiales resistentes a la corrosión como 304, 304l, 302, 321, 316, 316l, ub6, cd4mcu, aleación de titanio y aleación a base de níquel según sea necesario.
El tipo, los parámetros básicos y las propiedades técnicas de la bomba magnética de alta temperatura cqb - G cumplen con los requisitos estándar de JB / t7742 - 95 "pequeña bomba centrífuga de transmisión magnética".

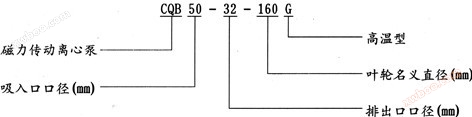

Significado del modelo:

Uso del producto:

La bomba magnética de alta temperatura cqb - G es adecuada para las industrias petrolera, química, farmacéutica, fundición, galvanoplastia, protección del medio ambiente, alimentos, lavado de cine y televisión, tratamiento de agua, defensa nacional y otras industrias, y es un equipo ideal para transportar líquidos inflamables, explosivos, volátiles, tóxicos, raros y valiosos y varios líquidos corrosivos. Adecuado para transportar líquidos sin partículas duras y fibras con una presión de succión no superior a 0,2 mpa, una presión máxima de trabajo de 1,6 mpa, una temperatura no superior a 280 ° c, una densidad no superior a 1600 kg / m3 y una viscosidad no superior a 30 × 10 - 6 m2 / S.

Descripción de la estructura:

La bomba de aislamiento magnético de alta temperatura cqb - G adopta una estructura de enfriamiento de circulación múltiple, lo que garantiza la fiabilidad y estabilidad de la transmisión original y magnética. al mismo tiempo, el acoplamiento de perno de columna reduce el ruido y la vibración de la bomba. el acoplamiento de desmontaje y perno de columna se utiliza al mismo tiempo, lo que hace que la estructura de la bomba crezca y sea más favorable para la disipación de calor de la bomba. Al mismo tiempo, también es muy conveniente para los usuarios reparar o reemplazar las piezas, y las hojas de aire de disipación de calor también están diseñadas en la parte del rotor exterior de la bomba para garantizar la estabilidad del acero magnético. Esta serie de bombas es adecuada para transportar medios de alta temperatura, con una temperatura ≤ 300 ℃.

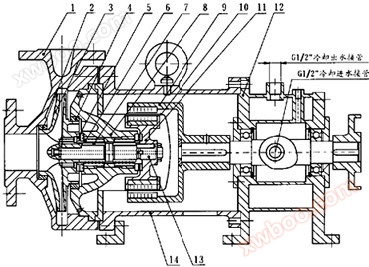

Diagrama estructural:

Parámetros de rendimiento:
